Skladba systémů podlahového topení

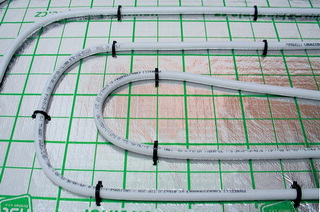

Reflex 99
Systém podlahového vytápění s reflexní AL folií
| Doporučený průměr potrubí: | PEX/AL/PEX, PEX 16x2, 18x2 |
| Moduly (rozteče) potrubí: | doporučené - 100, 150, 200, 250 a 300 mm |
| Folie AL s rastrem: | Separační folie se sílou 1 mm |

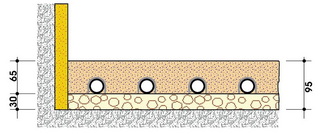

| Topná deska dle DIN 18 560: | 65 mm - při použití anhydritové směsi ( např. ALFASAP ) 60 mm |
| Základní konstrukční výška: | 95 mm - při použití anhydritové směsi 90 mm |
| Použití dle zatížení podlah: | byty, hotely, administrativní budovy a učebny, jídelny, kavárny, restaurace divadla, kina, shromažďovací místnosti |
Video pokládky systému Reflex 99
Reflex
Systém podlahového vytápění se systémovou deskou IZOROL
| Doporučený průměr potrubí: | PEX/AL/PEX, PEX 16x2, 18x2 |
| Moduly (rozteče) potrubí: | doporučené - 100, 150, 200, 250 a 300 mm |
| Plochá izolační deska s folií AL: | 30 mm - při zesílení izolace použít desky min. obj. hmotnosti 25 kg/m3 |
| Topná deska dle DIN 18 560: | 65 mm - při použití anhydritové směsi ( např. ALFASAP ) 60 mm |
| Základní konstrukční výška: | 95 mm - při použití anhydritové směsi 90 mm |
| Použití dle zatížení podlah: | byty, hotely, administrativní budovy a učebny, jídelny, kavárny, restaurace divadla, kina, shromažďovací místnosti |
Video pokládky systému Reflex
RAILFIX
Systém podlahového vytápění s lištou RAILFIX
| Doporučený průměr potrubí: | PEX/AL/PEX, PEX 16x2, 18x2 |
| Moduly (rozteče) potrubí: | doporučené - 100, 150, 200, 250 a 300 mm |
| Plochá izolační deska: | 30 mm - při zesílení izolace použít desky min. obj. hmotnosti 25 kg/m3 |
| Folie AL s rastrem: | separační folie se sílou 1 mm |
| Topná deska dle DIN 18 560: | 70 mm - při použití anhydritové směsi ( např. ALFASAP ) 65 mm |
| Základní konstrukční výška: | 100 mm - při použití anhydritové směsi 95 mm |
| Použití dle zatížení podlah: | byty, hotely, administrativní budovy a učebny, jídelny, kavárny, restaurace divadla, kina, shromažďovací místnosti |
Video pokládky systému Railfix
NR 75
Podlahové vytápění se systémovou izolační deskou NR 75
| Doporučený průměr potrubí: | PEX/AL/PEX, PEX 16x2, 18x2 |
| Moduly (rozteče) potrubí: | doporučené - 75, 150 a 225 mm |
| Systémová izolační deska NR 75: | 50 mm - při zesílení izolace použít desky min. obj. hmotnosti 25 kg/m3 |
| Topná deska dle DIN 18 560: | 50 mm - při použití anhydritové směsi ( např. ALFASAP ) 45 mm |
| Základní konstrukční výška: | 100 mm - při použití anhydritové směsi 95 mm |
| Použití dle zatížení podlah: | byty, hotely, administrativní budovy a učebny, jídelny, kavárny, restaurace divadla,kina, shromažďovací místnosti |
Video pokládky systému NR 75
MONTIPEX
Systém s výztužnou ocelovou sítí pro vyšší zatížení podlah
| Použité potrubí: | PEX/AL/PEX, PEX 18x2, 20x2 |
| Moduly (rozteče) potrubí: | doporučené - 100, 150, 200, 250 a 300 mm |
| Plochá izolační deska: | 30 mm - při zesílení izolace použít desky min. obj. hmotnosti 25 kg/m3 |
| Folie ALu s rastrem: | 1 mm - separační folie |
| Topná deska dle DIN 18 560: | 80 mm - při použití cementového potěru |
| Základní konstrukční výška: | 110 mm - při použití cementového potěru |
| Použití dle zatížení podlah: | byty, hotely, administrativní budovy a učebny, jídelny, kavárny, restaurace, divadla, kina, shromažďovací místnosti, autosalony, lehké provozy |
Video pokládky systému Montipex
UNITERM
Podlahové vytápění se systémovou izolační deskou NH 25
| Použité potrubí: | PEX/AL/PEX, PEX 16x2, 18x2 |
| Moduly (rozteče) potrubí: | 125, 250 a 375 mm |
| Systémová izolační deska NH 25: | 40 mm - při zesílení izolace použít desky min. obj. hmotnosti 25 kg/m3 |
| Topná deska dle DIN 18 560: | 50 mm - při použití anhydritové směsi (např. ALFASAP) 45 mm |
| Základní konstrukční výška: | 90 mm - při použití anhydritové směsi 85 mm |
| Použití dle zatížení podlah: | byty, hotely, administrativní budovy a učebny, jídelny, kavárny, restaurace, divadla,kina, shromažďovací místnosti |
Video pokládky systému UNITERM
NOVOTERM
Suchý systém podlahového vytápění bez zalévání potrubí
| Speciální určení použití: | pro dřevostavby, rekonstrukce, půdní vestavby a systémy rychlé výstavby |
| Použité potrubí: | PEX 16x2 |
| Moduly (rozteče) potrubí: | 125 a 250 mm |
| Systémová izolační deska NH - 35: | 40 mm - při zesílení izolace použít desky min. obj. hmotnosti 35 kg/m3 |
| Podlahový dílec: | RIGIDUR E25 |
| Základní konstrukční výška: | 65 mm |
| Výhody systému: | jednoduchá a rychlá montáž izol. desek, plechů, potrubí i desek možnost okamžitého uvedení do provozu |
| Použití dle zatížení podlah: | byty, hotely, administrativní budovy a učebny, jídelny, kavárny, restaurace |
| Doporučené povrchové vrstvy: | dlažba minimální pevnostní třídy PEI IV, koberec, lamino |
Video pokládky systému NOVOTERM
