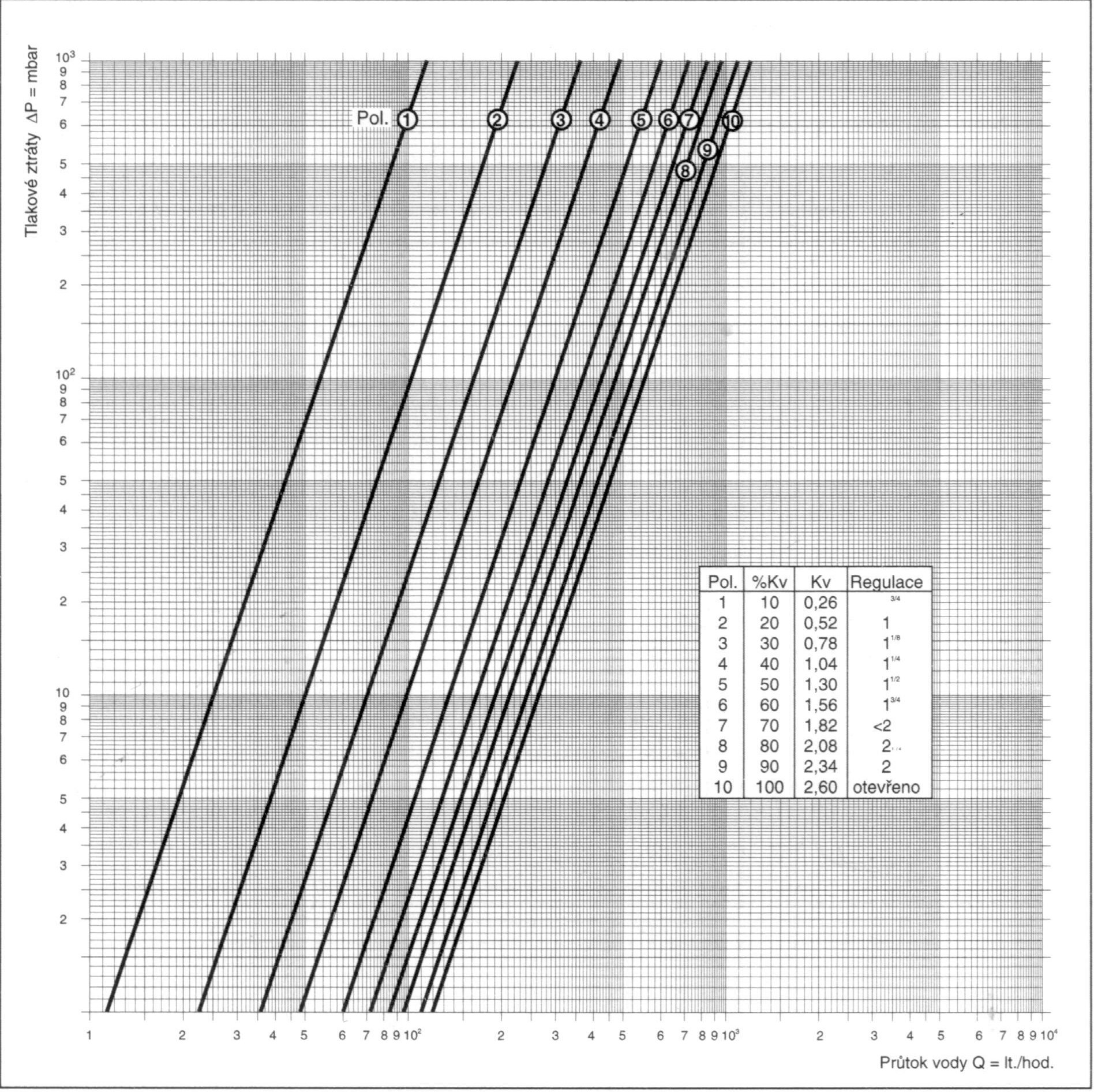

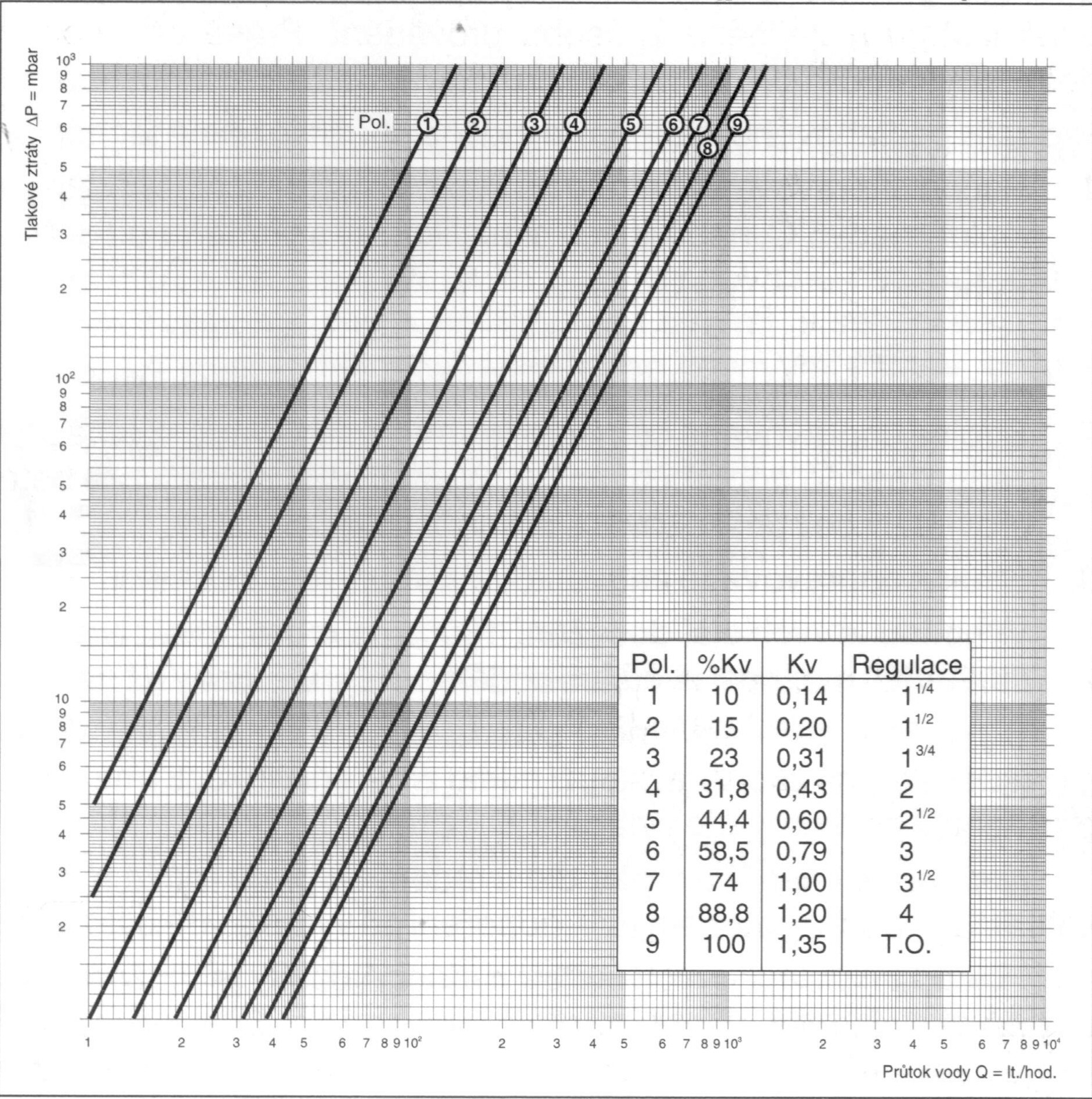

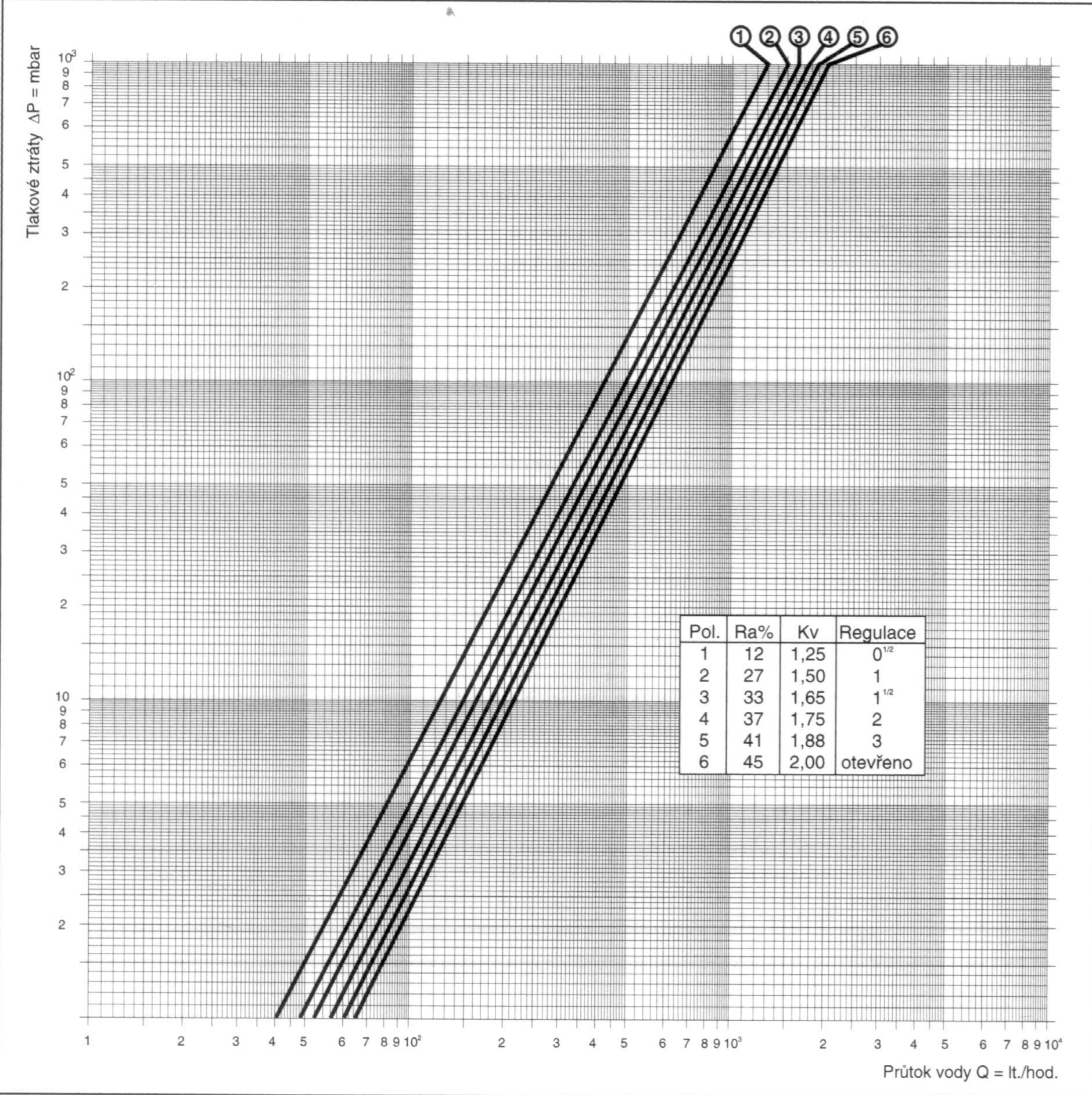

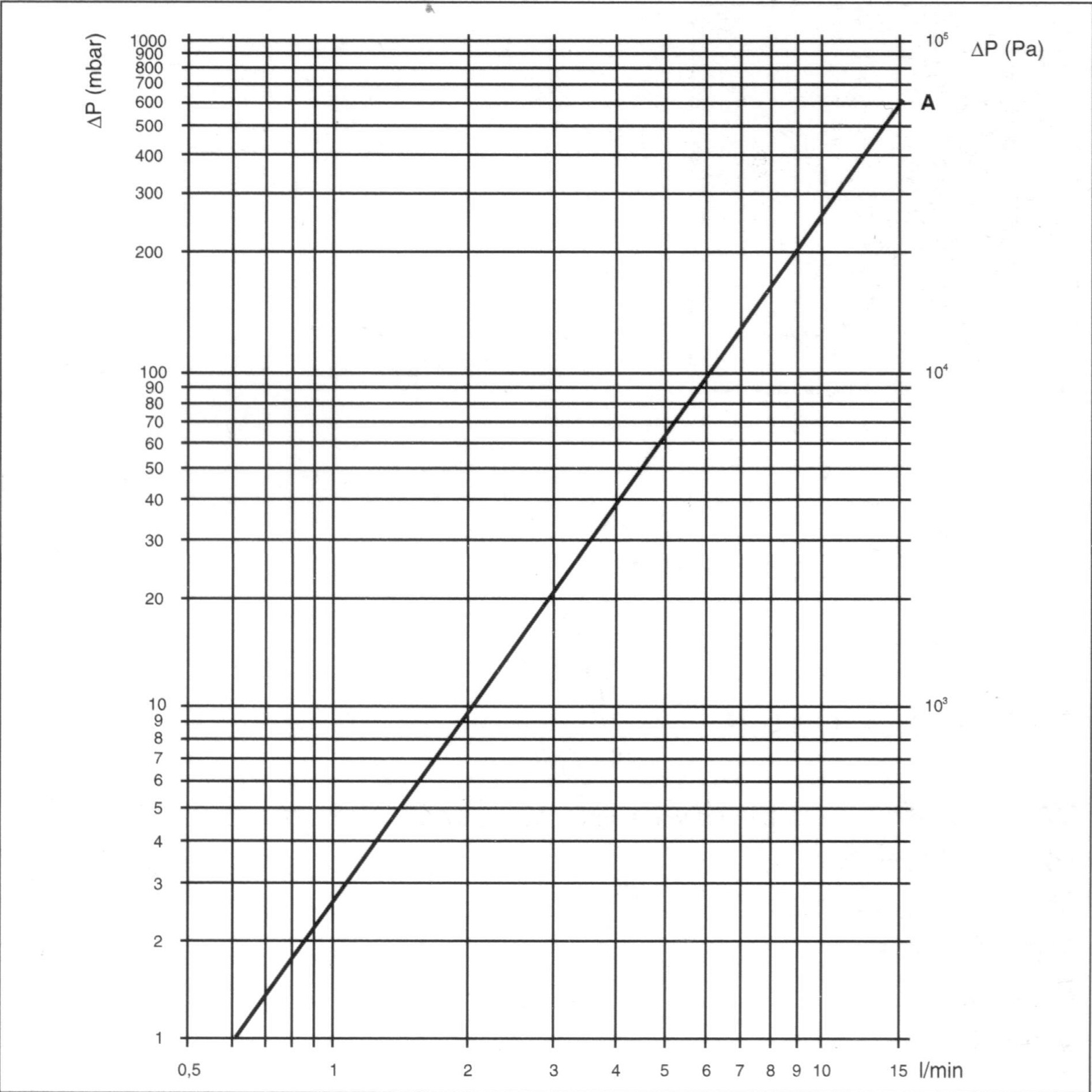

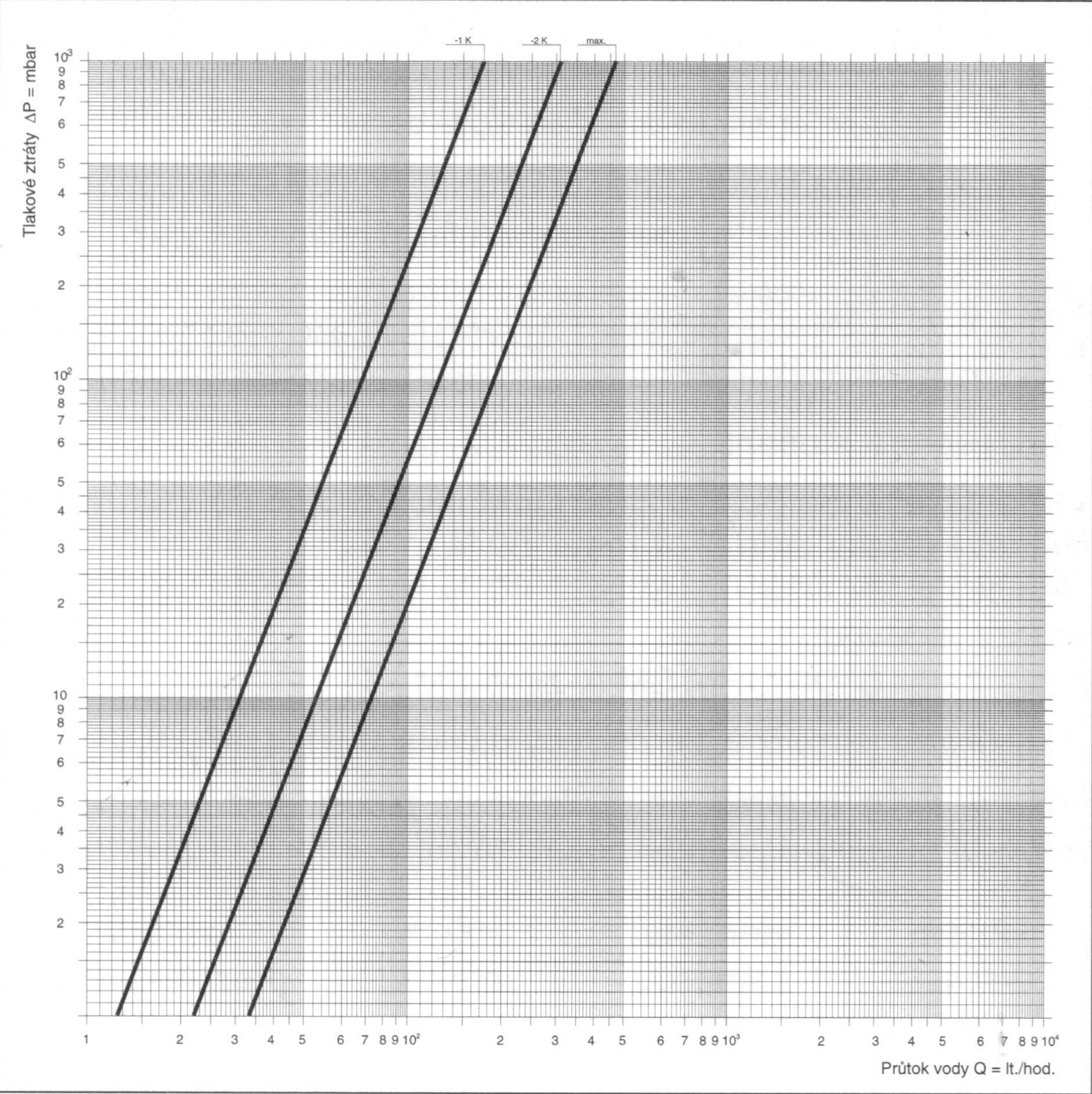

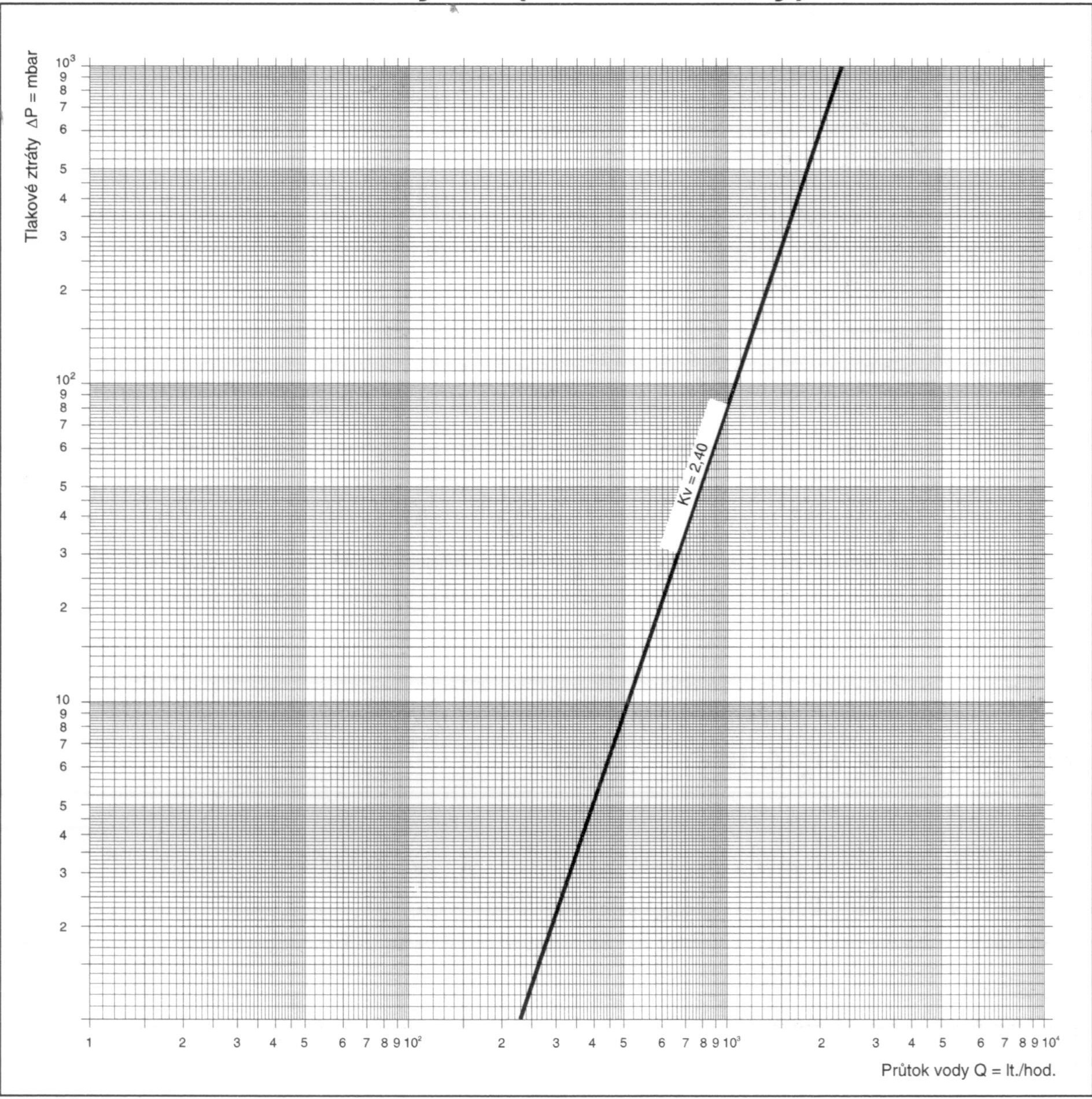

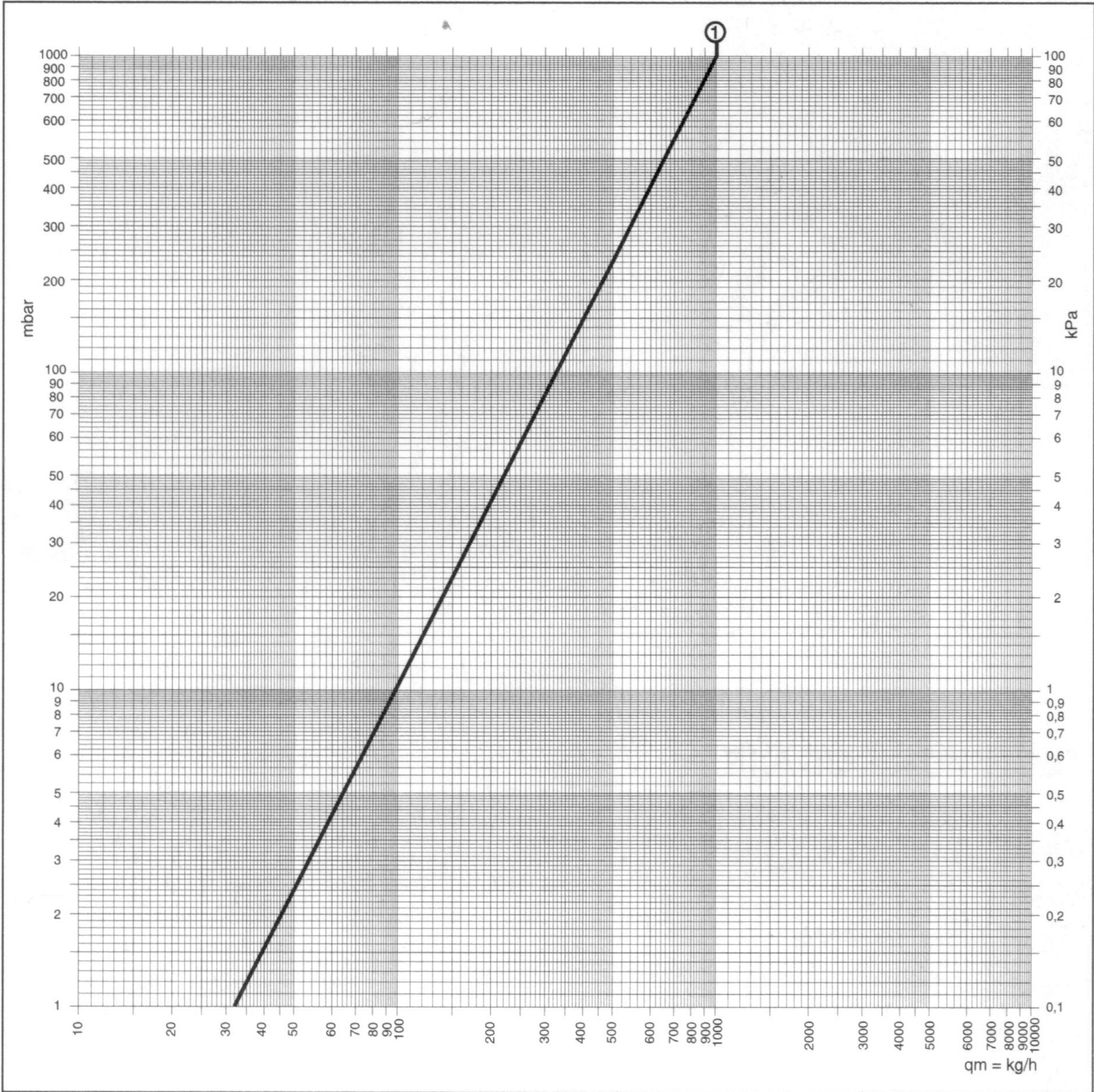

Grafy tlakových ztrát

Regulovatelné radiátorové šroubení (škrtící ventil)

Technické údaje:
Ventil je určený k topení

Maximální tlak:	10 bar
Maximální teplota:	110°C
Materiál těla:	niklovaná mosaz OT/58
Těsnění:	O kroužek
Regulace:	po povolení horní zátky pomocí imbusového klíče

ART.DD 307, ART.DS 308 - DN 15
(přímé a roh)

Termostatický ventil přímý

Technické údaje:
Ventil je určený k topení

Maximální tlak:	10 bar
Maximální teplota:	110°C
Materiál těla:	niklovaná mosaz OT/58
Těsnění:	O kroužek
Regulace:	po povolení horní zátky

ART.VD 107 přímý DN-15

Regulace se provádí na těle ventilu. Krytka z ABS slouží jen k montáži, pak je nutno ji nahradit buď ruční hlavicí nebo termostatickou hlavicí TI 3000. Dbát na to, aby byl respektován směr topného média dle šipky na těle ventilu.

Napojení termostatického ventilu s ruční hlavicí

Technické údaje:
Ventil je určený k topení

Maximální tlak:	10 bar
Maximální teplota:	110°C
Materiál těla:	niklovaná mosaz OT/58
Těsnění:	O kroužek
Regulace:	po povolení horní zátky

VCR 1108 DN 15+ruční hlavice

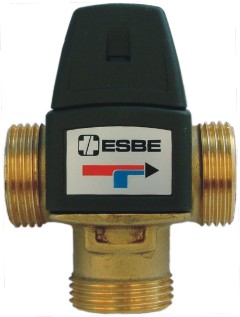

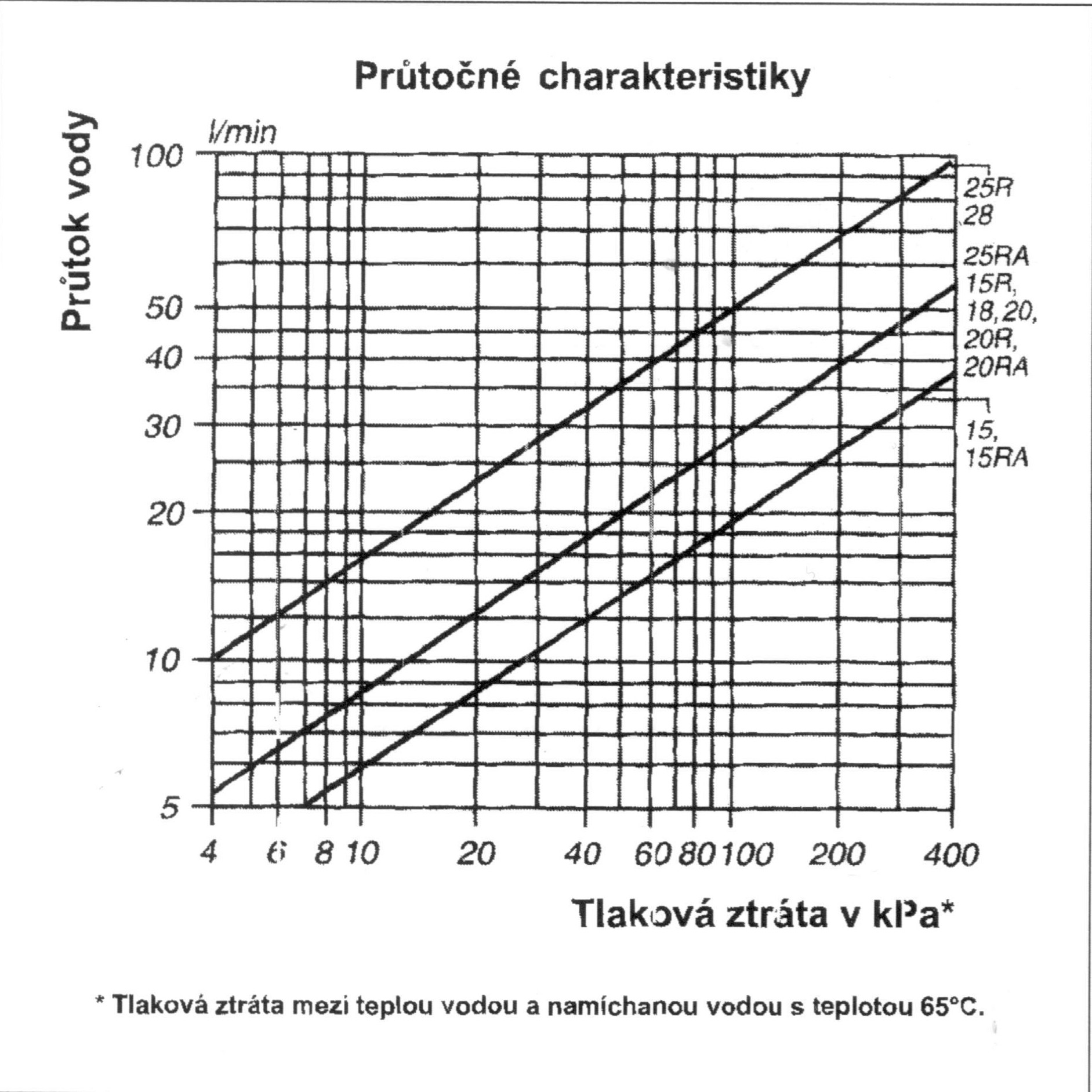

Termostatický směšovací ventil ESBE

Technické údaje:

Maximální teplota vody:	90°C
Maximální provozní tlak:	1 MPa (10 bar)
Teplotní regulační rozsah	35-60°C
Přesnost regulace:	+- 2°C při min. 21/min.

Termostatický směšovací ventil ESBE

Přívod horké vody se uzavře v průběhu 5s pokud je přerušen přívod studené vody nebo teplota horké vody překročí požadovanou teplotu vstupní vody o 20°C. Nastavení ventilu na požadovanou teplotu lze zafixovat krytkou, zabraňující neoprávněnému zásahu.

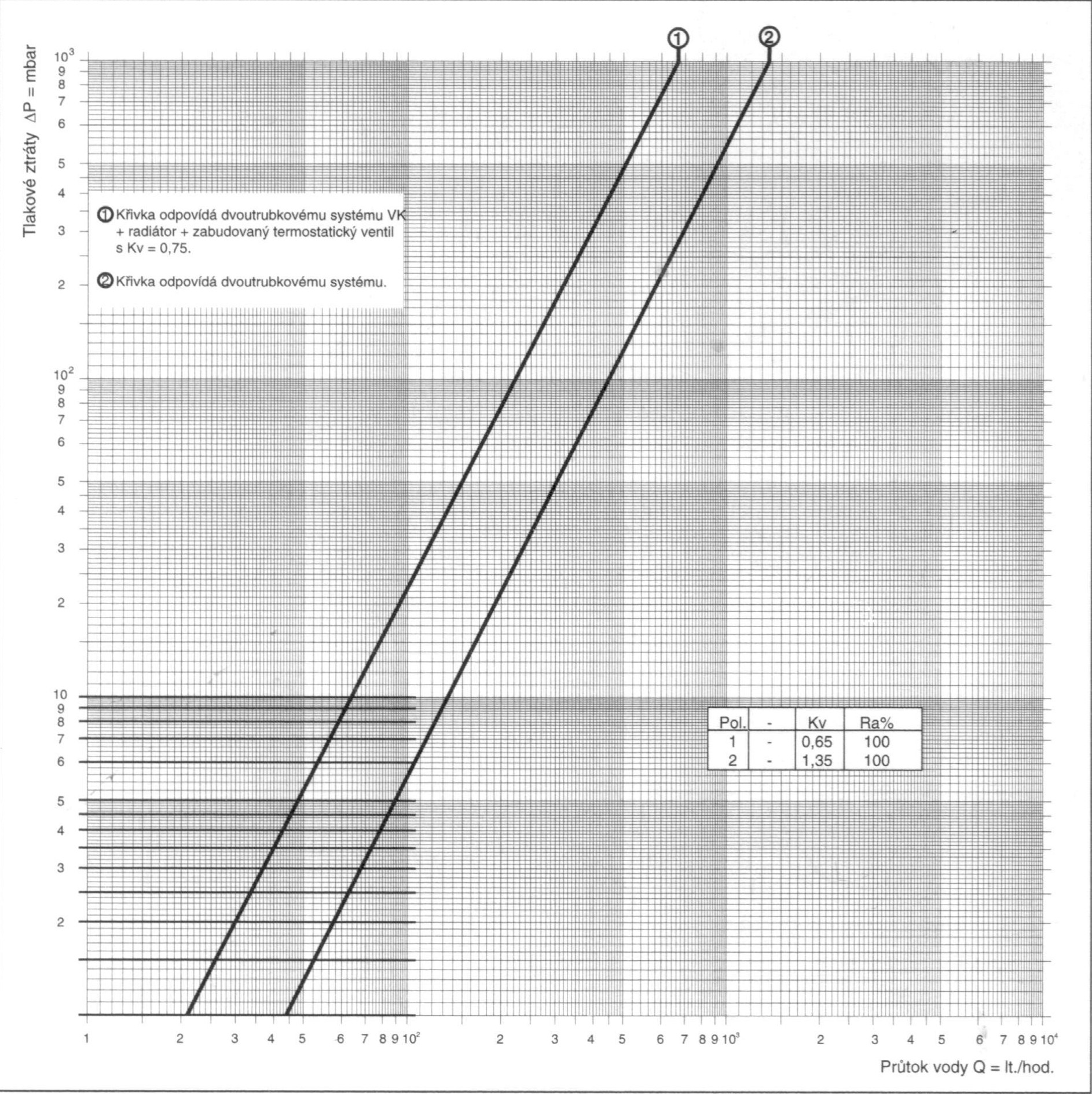

Uzavíratelná připojovací armatura VK-přímá a rohová
(dvoutrubkový systém)

Technické údaje:
Ventil je určený k topení

Maximální tlak:	10 bar
Maximální teplota:	110°C
Materiál těla:	niklovaná mosaz OT/58
Těsnění:	O kroužek
Regulace:	po povolení horní zátky

Armatura VK přímá DD 343, rohová DS 344

U provedení typu M24x1,5 a Eurokonus je napojení na radiátor pomocí převlečné matice 3/4" (pro typ KERMI) pomocí redukovaného niplu lze přejít na M 1/2" - pro typ RADIK, RADSON, PURMO.

Uzavíratelná připojovací armatura VK-rohová
(dvoutrubkový systém)

Technické údaje:
Ventil je určený k topení

Maximální tlak:	10 bar
Maximální teplota:	110°C
Materiál těla:	niklovaná mosaz OT/58
Rozteč	50 mm

Armatura VK rohová SF 1510

U provedení typu M24x1,5 a Eurokonus je napojení na radiátor pomocí převlečné matice 3/4" (pro typ KERMI) pomocí redukovaného niplu lze přejít na M 1/2" - pro typ RADIK, RADSON, PURMO.

Rozdělovač masazný 1" osazen ventily

Technické údaje:
Vhodné jak pro ústřední topení, tak pro podlahové vytápění.

Macimální tlak	10 bar
Maximální teplota	110°C
Materiál těla:	mosaz
Přívod:	1 G
Vývod	3/4"EK
Rozteč	50 mm

Rozdělovač masazný 1" (ventily)

Na termostatický ventil rozdělovače lze namontovat elektrotermický servopohon, který pomocí prostorového termostatu lze regulovat a tak řídit jednotlivě každou větev. Připojení na potrubí z PE - PEx - měď pomocí adaptéru typu M24 x 1,5 nebo 3/4" EK.
